Схемы электроснабжения квартиры, мастерской, мобильного здания, коттеджа.

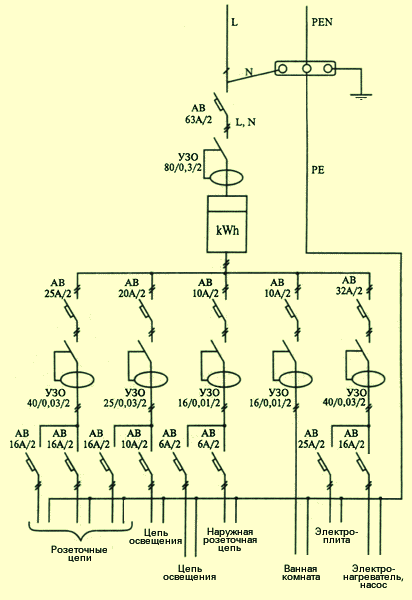

Схема электроснабжения квартиры

---

Схема электроснабжения квартиры при отсутствии
защитного проводника в PE в розеточной цепи и цепи освещения
(временное решение для старого жилого фонда).

---

Схема электроснабжения квартиры с электроплитой с рекомендуемыми сечениями медных проводников.

---

Схема электроснабжения квартиры с газовой плитой с рекомендуемыми сечениями медных проводников.

---

Схема электроснабжения здания с трехфазным вводом.

---

Схема электроснабжения мастерской.

---

Схема электроснабжения мобильного
здания с системой TT.

---

Схема электроснабжения коттеджа с системой TN-C-S.

---

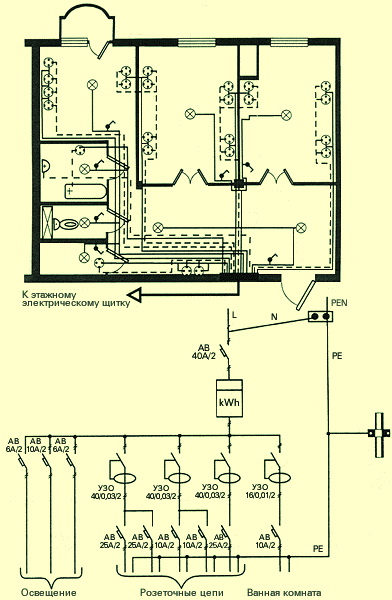

Пример электроснабжения квартиры.
