Схема трёхфазного электрощита 380v, загородного дома, дачи.



Перед тем, как сделать монтаж электрической схемы силового щита дома, нужно определить следующие параметры - суммарную потребляемую мощность всех электроприборов в сети, потребляемую мощность для каждой группы, количество групп потребителей, место установки электросчетчика.

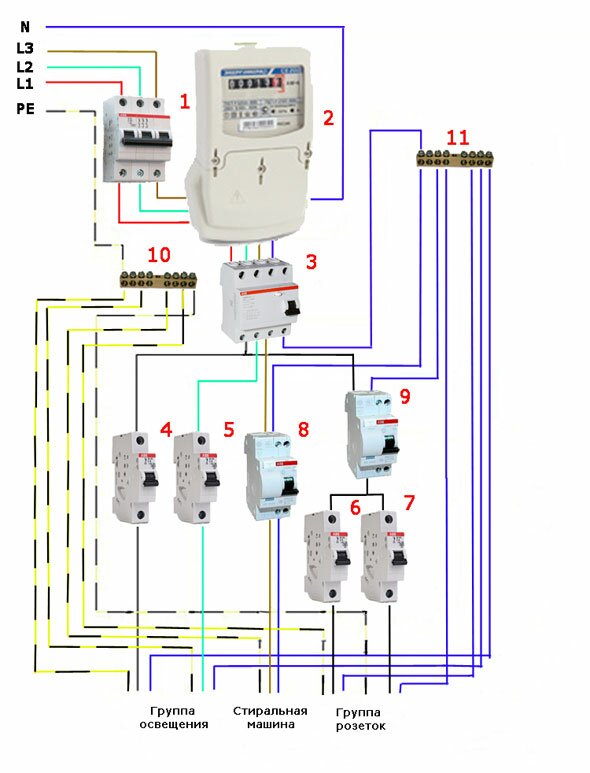

В данной схеме питающее напряжение 380В поступает на трехполюсный автомат (1) с номинальным током 40А, далее на трехфазный электросчетчик (2), затем на противопожарное УЗО (3) с номинальным током 50А и током утечки 300мА. Далее напряжение с фазы "А" поступает на групповые автоматические выключатели (4 и 5) на 10А для защиты цепей освещения, (9) - диф.автомат на 40А с током утечки 30мА и автоматы (6) и (7) на 16А для защиты группы розеток. Напряжение с фазы "В" поступает на автомат (5) для защиты освещения. Напряжение с фазы "С" поступает на диф.автомат (8) на 20А с током утечки 30мА для защиты стиральной машины.

Для защиты хозблока можно взять напряжение с фазы "В" и установить диф.автомат на 40А с током утечки 30мА и группу автоматов на 16А.

(11) - общая шина для нулевого рабочего проводника (N). (10) - общая шина для нулевого защитного проводника (PE).

P.S. Номиналы автоматических выключателей, УЗО и диф.автоматов носят рекомендательный характер.
